Установка воздушно-плазменной резки TRITON CUT 100 PN SYNERGIC

Источник плазменной резки TRITON CUT 100 PN SYNERGIC - это современный аппарат для плазменной резки металлов с пневматическим поджигом дуги. В аппарате сочетаются простота управления и продвинутый функционал подбора идеальных параметров реза: есть функция тестового реза, а также возможность загрузить рекомендованные параметры, выбрав в меню определенную модель плазмотрона. При этом, управлять аппаратом как никогда просто. Аппарат полностью подходит для автоматической резки в составе ЧПУ. Благодаря еще одной новинке - автоматическому контролю за износом расходных материалов, вы всегда будете помнить о техническом состоянии сопла и электрода - аппарат вовремя предупредит вас, если срок их службы на исходе. Теперь для смены сопла и электрода аппарат не нужно обесточивать, а в процессе резки нельзя случайно сбить установленные настройки – во время реза изменение настроек заблокировано.

Особенности аппарата

• Отсутствие помех при работе с ЧПУ-станком.

благодаря специальной конструкции головы плазмотрона и электрода процесс возбуждения дуги происходит внутри плазмотрона, а не между изделием и электродом. При этом в момент подачи воздуха электрод в резаке приподнимется, а при опускании будет замыкать цепь внутри плазмотрона. В результате исключаются высокочастотные импульсы, которые могут давать наводку или создавать помехи оборудованию станка ЧПУ.

• Автоматический подбор настроек для идеального реза

Настроить оптимальные параметры реза невероятно просто! Достаточно указать толщину раскраиваемого металла и выбрать одну из моделей резаков с предустановленными рекомендуемыми параметрами: рабочим давлением, высотой пробоя и скоростью резки.

• Режим быстрого подбора настроек силы тока

Оператор задает начальный ток и шаг, с которым он будет изменяться. После чего аппарат делает заданное количество резов подряд, каждый раз изменяя ток на величину шага. После визуальной оценки качества реза, можно выбрать для работы настройки, дающие наилучшее качество.

• 5-дюймовый цветной дисплей для удобной настройки плазмореза

Использование большого информативного ЖК дисплея упрощает настройки всех параметров: визуальные подсказки понятны оператору любого уровня подготовки.

• Автоматический тест корректного подключения плазмотрона

Аппарат производит предварительную продувку плазмотрона для проверки правильного размыкания сопла и электрода. Эта функция помогает избежать подачи напряжения на замкнутую пару сопло-электрод, что может стать причиной сгорания плазмотрона.

• Полная информация, необходимая для оперативной диагностики работы системы

На экране диагностики оборудования наглядно отображаются все параметры текущих настроек резки, что позволит быстро продиагностировать систему в случае неисправности.

• Счётчик времени работы на текущем наборе расходки

Аппарат позволяет установить предупреждение при достижении определенного времени работы на одном комплекте расходки. Это поможет вовремя заменить расходные детали и избежать брака при работе с заготовкой.

• Давление воздуха автоматически подстраивается под заданную силу тока

В аппарат от компрессора можно подать высокое давление, а дальнейшая регулировка давления осуществляется с лицевой панели аппарата и контролируется датчиками давления в воздушной системе плазмореза. Это помогает сделать рез более аккуратным и сэкономить время на настройку.

• Защита аппарата от работы на слишком низком или избыточном давлении

Аппарат выдает сообщение об ошибке и сам прекращает работу, когда разница давления между заданным и входным меньше 1 атм. Это защитит заготовку в случае, если производительность компрессора неожиданно снизится.

• Замена расходников без отключения аппарата от сети

При входе в меню “Настройки” на экране появляется зеленая полоса, это означает, что плазмотрон обесточен и можно безопасно менять расходные материалы.

• Удобное обновление прошивки “на месте”

Для получения обновленной прошивки больше не нужно обращаться в сервисный центр. Прошивка осуществляется с помощью флэш-накопителя и USB-порта, расположенного под крышкой аппарата.

• Защита от сбоя настроек резки во время работы аппарата

Во время реза управление с панели аппарата блокируется, что позволит избежать случайного сбоя настроек и порчи заготовки изделия.

• Отслеживание стабильного давления, поступающего в аппарат

Использование такого клапана позволяет отслеживать сколько атмосфер поступает на клапан и если давление упадет ниже заданного значения, то аппарат подаст сигнал об ошибке. Вовремя оповещенный об ошибке оператор, сможет избежать возможной поломки оборудования или брака заготовки из-за падения давления.

• Дополнительная защита сопла от повреждений

Реле контроля максимального тока не даст оператору установить ток выше максимального тока установленного сопла. Это защитит расходку от случайного повреждения.

Комплектация:

• инвертор воздушно-плазменной резки — 1 шт.;
• кабель массы в сборе - 1шт;

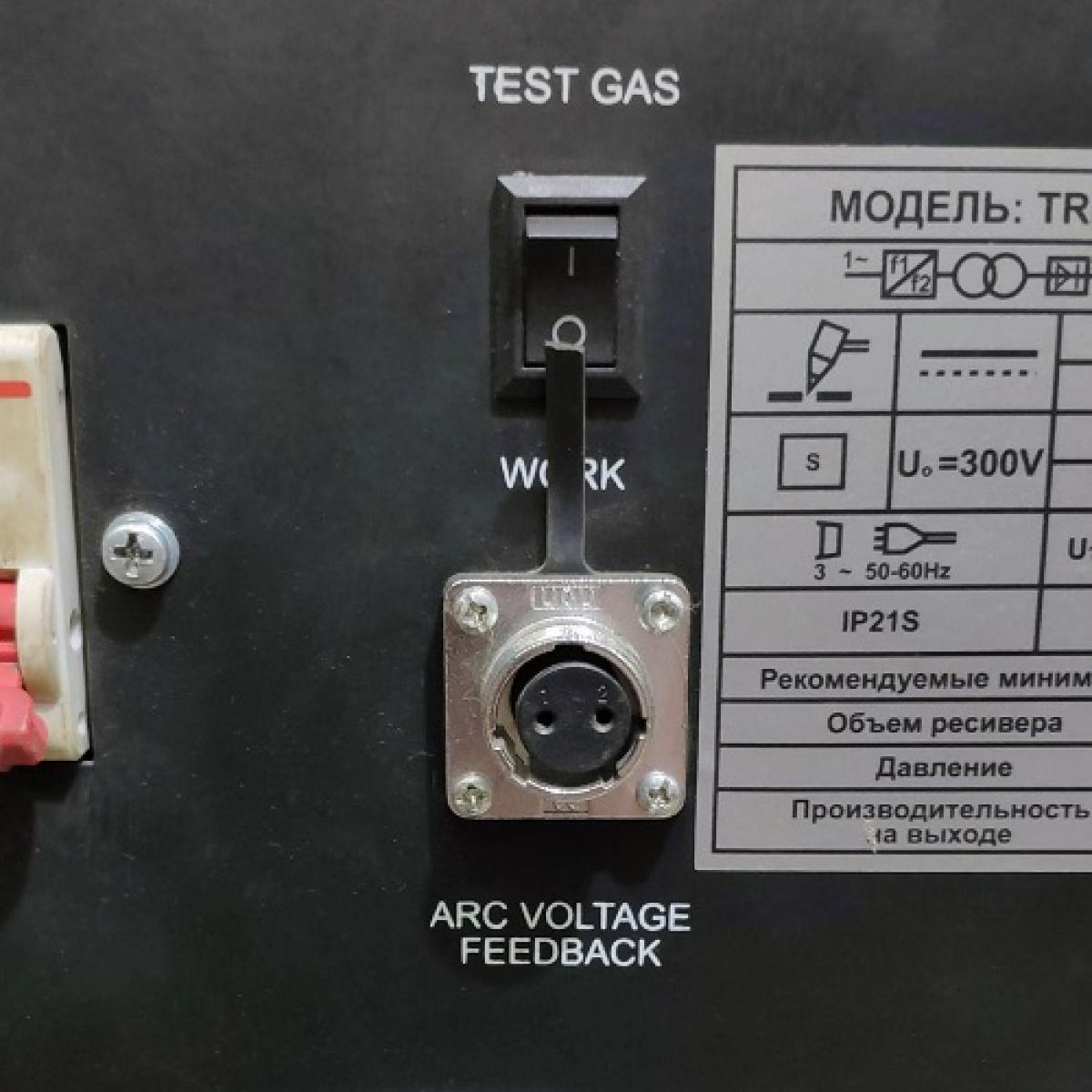

• 2-Pin разъем для подключения делителя напряжения - 1шт;
• 2-Pin разъем для подключения проводов сигнала запуска источника - 1шт;
• гарантийный талон и руководство пользователя.
